Tổng quan về thông số kỹ thuật
-
Accuracy
Standard 0.1%
Platinum 0.075% -
Process temperature
-20°C...130°C
(-4°F...266°F) -
Pressure measuring range
100 mbar...40 bar
(1.5psi...600psi) -
Process pressure / max. overpressure limit
60 bar (900 psi)
-
Main wetted parts
Ceraphire
Sealing
Alloy C276
316L -
Max. measurement distance
400 m (1312 ft) H2O
-
Material process membrane
Ceramic
-
Measuring cell
100 mbar...40 bar
(1.5 psi...600 psi)
relative/ absolute
Phạm vi ứng dụng

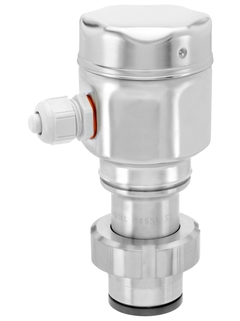

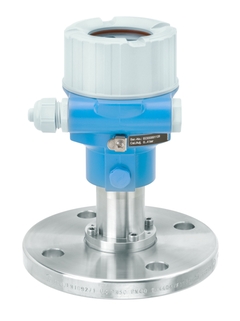

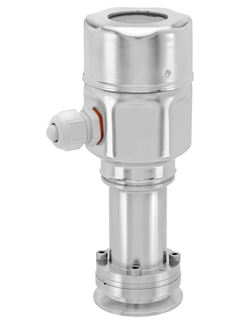

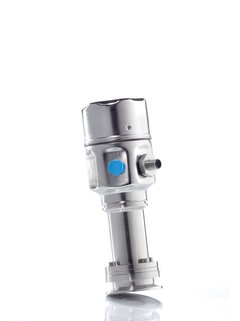

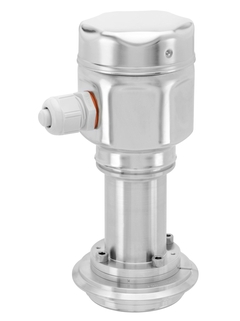

The Cerabar PMC51 digital pressure transmitter with capacitive, oil-free ceramic measuring cell is typically used in process and hygienic applications for pressure, level, volume or mass measurement in liquids and gases. It guarantees high degree of system safety thanks to vacuum-proof ceramic membrane with integrated breakage detection. Quick Setup with adjustable measuring range allows simple commissioning, reduces costs and saves time. SIL2 according to IEC 61508 / IEC 61511.
Single chamber aluminum or stainless steel (316L) housing.
Process connections: Threads, flanges or hygienic connections
Process temperature: -40 to +130°C (-40 to +266°F), 150°C (302°F) for 1h
Measuring ranges: -1/0 up to +40bar (-15/0 to +600psi)
Accuracy: ±0.1%, "Platinum" ±0.075%
International explosion protection certificates, SIL, hygienic approvals, marine approvals
Lợi ích
Best fit for vacuum applications and applications with corrosive and abrasive media
Process safety through membrane breakage detection
Overload-resistant high purity ceramic sensor (99.9% Al2O3)
Condensation resistant also for hygienic applications
Easy menu-guided commissioning via local display, 4 to 20mA with HART, PROFIBUS PA, FOUNDATION Fieldbus
Process pressure up to SIL2, certified to IEC 61508 and IEC 61511
Available with mounted manifolds: always fit, always tested for leaks
Video
Lựa chọn Lean
-
Sản phẩm tiêu chuẩn
- Đáng tin cậy, mạnh mẽ và ít bảo trì
Công nghệ vượt trội
Đơn giản
-
Sản phẩm chuyên dụng
- Dành cho các ứng dụng đòi hỏi cao
Công nghệ vượt trội
Đơn giản
Có thể thay đổi
| Lựa chọn FLEX | Công nghệ vượt trội | Đơn giản |
|---|---|---|
Lựa chọn Fundamental Đáp ứng nhu cầu đo lường cơ bản |
Công nghệ vượt trội
|
Đơn giản
|
Lựa chọn Lean Xử lý dễ dàng các quy trình cốt lõi |
Công nghệ vượt trội
|
Đơn giản
|
Lựa chọn Extended Tối ưu hóa quy trình bằng công nghệ tiên tiến |
Công nghệ vượt trội
|
Đơn giản
|
Lựa chọn Xpert Làm chủ các ứng dụng khó khăn nhất |
Công nghệ vượt trội
|
Đơn giản
Có thể thay đổi |
Loading alternative products
Sản phẩm cũ
Câu chuyện thành công
Tải xuống nhiều nhất
-
-
Thông tin kĩ thuật (TI)
Cerabar M PMC51, PMP51 , PMP55
bản tiếng Anh - 08/2022
Process pressure measurement
EN VI 22/08/202206/09/202101/04/202016/04/201904/12/2018Ngôn ngữ:
Tiếng Anh
Phiên bản:
22/08/2022
Cỡ tập tin:
3.9 MB
Tên tập tin:
TI00436PEN_3122-00.pdf
-
-
-
Hướng dẫn ngắn gọn (KA)
Cerabar M PMC51, PMP51, PMP55
bản tiếng Anh - 08/2022
Process pressure measurement IO-Link
EN VI 22/08/202209/09/2021Ngôn ngữ:
Tiếng Anh
Phiên bản:
22/08/2022
Cỡ tập tin:
997.3 KB
Tên tập tin:
KA01522PEN_0222-00.pdf
-
173 tài liệu
-
-
Thông tin kĩ thuật (TI)
Weld-in adapter, process adapter and flanges
Level and pressure measurement
EN VI 28/10/202119/06/202008/11/201917/08/201730/06/2016Ngôn ngữ:
Tiếng Anh
Phiên bản:
28/10/2021
Cỡ tập tin:
2.9 MB
Tên tập tin:
TI00426FEN_2321.pdf
-
-
-
Thông tin kĩ thuật (TI)
Cerabar M PMC51, PMP51 , PMP55
Process pressure measurement
EN VI 22/08/202206/09/202101/04/202016/04/201904/12/2018Ngôn ngữ:
Tiếng Anh
Phiên bản:
22/08/2022
Cỡ tập tin:
3.9 MB
Tên tập tin:
TI00436PEN_3122-00.pdf
-
-
-
Hướng dẫn vận hành (BA)
Cerabar M /Deltabar M /Deltapilot M Operating Instructions PROFIBUS PA
Cerabar M PMC51, PMP51, PMP55, Pressure transmitter Deltabar M PMD55 Differential pressure transmitter Deltapilot M FM
EN VI 13/07/201610/12/201411/06/201417/08/201225/01/2012Ngôn ngữ:
Tiếng Anh
Phiên bản:
13/07/2016
Cỡ tập tin:
7.8 MB
Tên tập tin:
BA00383PEN_0816.pdf
-
-
-
Hướng dẫn vận hành (BA)
Cerabar M PMC51, PMP51/55 Analog
With ceramic and silicon sensors modular design and easy operation
EN VI 13/07/201610/12/201411/06/201417/08/201225/01/2012Ngôn ngữ:
Tiếng Anh
Phiên bản:
13/07/2016
Cỡ tập tin:
1.1 MB
Tên tập tin:
BA00385PEN_2016.pdf
-
-
-
Hướng dẫn vận hành (BA)
Cerabar M / Deltabar M / Deltapilot M, Operating Instructions FOUNDATION Fieldbus
Cerabar M PMC51, PMP51, PMP55 Pressure transmitter Deltabar M PMD55 Differential pressure transmitter Deltapilot MFMB50 Hydrostatic pressure transmitter
EN VI 13/07/201610/12/201411/06/201417/08/201225/01/2012Ngôn ngữ:
Tiếng Anh
Phiên bản:
13/07/2016
Cỡ tập tin:
7.8 MB
Tên tập tin:
BA00384PEN_0816.pdf
-
-
-
Hướng dẫn vận hành (BA)
Cerabar M, Deltapilot M
Pressure / hydrostatics IO-Link
EN VI 22/08/202231/07/2021Ngôn ngữ:
Tiếng Anh
Phiên bản:
22/08/2022
Cỡ tập tin:
1.7 MB
Tên tập tin:
BA02136PEN_0222-00.pdf
-
-
-
Hướng dẫn vận hành (BA)
Cerabar M, Deltabar M, Deltapilot M HART (V 01.00.zz)
Cerabar M PMC51, PMP51/55 Pressure transmitter Deltabar M PMD55 Differential pressure transmitter Deltapilot M FMB50/5
EN VI 13/07/201610/12/201411/06/201417/08/201225/01/2012Ngôn ngữ:
Tiếng Anh
Phiên bản:
13/07/2016
Cỡ tập tin:
4.8 MB
Tên tập tin:
BA00382PEN_2016.pdf
-
-
-
Hướng dẫn ngắn gọn (KA)
Cerabar M PMC51, PMP51, PMP55
Process pressure measurement FOUNDATION Fieldbus
EN VI 30/09/202113/07/201610/12/201411/06/201425/01/2012Ngôn ngữ:
Tiếng Anh
Phiên bản:
30/09/2021
Cỡ tập tin:
914.7 KB
Tên tập tin:
KA01032PEN_0621-00.pdf
-
-
-
Hướng dẫn ngắn gọn (KA)
Cerabar M PMC51, PMP51, PMP55
Process pressure measurement PROFIBUS PA
EN VI 30/09/202113/07/201610/12/201411/06/201425/01/2012Ngôn ngữ:
Tiếng Anh
Phiên bản:
30/09/2021
Cỡ tập tin:
943.6 KB
Tên tập tin:
KA01031PEN_0621-00.pdf
-
-
-
Hướng dẫn ngắn gọn (KA)
Cerabar M PMC51, PMP51, PMP55
Process pressure measurement Analog
EN VI 15/12/202113/07/201610/12/201411/06/201425/01/2012Ngôn ngữ:
Tiếng Anh
Phiên bản:
15/12/2021
Cỡ tập tin:
830.8 KB
Tên tập tin:
KA01036PEN_1821-00.pdf
-
Tìm kiếm phụ tùng theo số trong bản vẽ
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Ground terminal T14/T15/T17, F30/F31
-
further parts
Mã đơn hàng71290825 -
-
Cable gland M20 PA, o-ring VMQ
-
Adapter housing/cable entry
Số bản vẽMã đơn hàng1552002449 -
-
Cable gland M20 PA, O-ring EPDM/PTFE
-
Adapter housing/cable entry
Số bản vẽMã đơn hàng1571092709 -
-
Cable gland M20 Metal, gasket
-
Adapter housing/cable entry
Số bản vẽMã đơn hàng1571092711 -
-
Cable entry G1/2, gasket, adapter
-
Adapter housing/cable entry
Số bản vẽMã đơn hàng1571092712 -
-
Plug 3p M12/M20, gasket
-
Adapter housing/cable entry
Số bản vẽMã đơn hàng1552005984 -
-
Plug 2/7-pole, HAN7D, gasket
-
Adapter housing/cable entry
Số bản vẽMã đơn hàng1552020762 -
-
Plug valve, F30/F31, seal NBR
-
Adapter housing/cable entry
Số bản vẽMã đơn hàng1571120017 -
-
Cover F15 316L, gasket
-
Cover
Số bản vẽMã đơn hàng2052027000 -
-
Cover F15 316L, sight glass, gasket
-
Cover
Số bản vẽMã đơn hàng2052027002 -
-
Cover F15, sight glass PC, 316L, gasket
-
Cover
Số bản vẽMã đơn hàng2052028207 -
-
Cover F15 316L,claw,sight glass,gasket
-
Cover
Số bản vẽMã đơn hàng2052028267 -
-
Cover F15 316L, claw, gasket
-
Cover
Số bản vẽMã đơn hàng2052028268 -
-
Gasket 67.5x2.9x1.5 VMQ/PTFE, 5 pieces
-
Sealing
Số bản vẽMã đơn hàng2152028179 -
-
Cover F30/31/34 Alu, gasket
-
Cover
Số bản vẽMã đơn hàng2071092705 -
-
Cover F30/31 Alu, Ex d, gasket
-
Cover
Số bản vẽMã đơn hàng2071092706 -
-
Cover F30/31/34 Alu, sight glass, gasket
-
Cover
Số bản vẽMã đơn hàng2071092707 -
-
Cover F30/31 Alu,Exd,sight glass, gasket
-
Cover
Số bản vẽMã đơn hàng2071092708 -
-
Sealing EPDM, F30/31/34, T14/15, 5 pcs.
-
Sealing
Số bản vẽMã đơn hàng2152020429 -
-
Display module VU340, Cbar/Dbar/Dpilot M
-
Display
Số bản vẽMã đơn hàng4071091670 -
-
Electronics FMB5x, PMC51, PMP5x, PMD55
-
Electronic
Số bản vẽMã đơn hàng30XPP0001- -
-
Holder Display Dbar/Cbar/Dpilot M
-
Fixing
Số bản vẽMã đơn hàng4171094113 -
-
Analog display VU340, Cbar, bracket
-
Display
Số bản vẽMã đơn hàng4071111067 -
-
O-ring 26.7x1.78 HNBR 75, 3A, FDA, 5 pcs
-
Sealing
Số bản vẽMã đơn hàng5752010155 -
-
O-ring 26.7x1.78 EPDM 70, 3A, USP, 5 pcs
-
Sealing
Số bản vẽMã đơn hàng5752017989 -
-
O-ring 26.7x1.78 NBR 70, 5 pieces
-
Sealing
Số bản vẽMã đơn hàng5752020769 -
-
O-ring 26.7x1.78 EPDM 70, 5 pieces
-
Sealing
Số bản vẽMã đơn hàng5752020770 -
-
O-ring 26.7x1.78 FKM -40oC, 5 pieces
-
Sealing
Số bản vẽMã đơn hàng5752020771 -
-
O-ring 26.7x1.78 FFKM 70 KALREZ, 1 pc.
-
Sealing
Số bản vẽMã đơn hàng5752020772 -
-
O-ring 26.7x1.78 FKM, FDA, 5 pieces
-
Sealing
Số bản vẽMã đơn hàng5771093308 -
-
O-ring 26.7x1.78 NBR, low temp., 5 pcs.
-
Sealing
Số bản vẽMã đơn hàng5771114815 -
-
O-ring 26.7x1.78 silicone, FDA, 5 pcs.
-
Sealing
Số bản vẽMã đơn hàng5771114816 -
-
O-ring 26.7x1.78 Fluoroprene, FDA, 1 pc.
-
Sealing
Số bản vẽMã đơn hàng5771114817 -
-
O-ring 26.7x1.78 Kalrez 6221, FDA, 1 pc.
-
Sealing
Số bản vẽMã đơn hàng5771114818 -
-
O-ring 26.7x1.78 Kalrez 6375, 1 pc.
-
Sealing
Số bản vẽMã đơn hàng5771114820 -
-
O-ring 26.7x1.78 Kalrez 7075, 1 pc.
-
Sealing
Số bản vẽMã đơn hàng5771114821 -
-
O-ring 27.1x1.6 FFKM 75 Perlast, 1pc.
-
Sealing
Số bản vẽMã đơn hàng5771316464 -
-
Screw set, M5x16, 4 pieces
-
further parts
Mã đơn hàng71495134 -
-
Cable PE,80inch,sep. housing FMXXX/PMXXX
-
further parts
Mã đơn hàng71043886 -
-
Cable PE,200inch,sep.housing FMXXX/PMXXX
-
further parts
Mã đơn hàng71043888 -
-
Cable PE,400inch,sep.housing FMXXX/PMXXX
-
further parts
Mã đơn hàng71043889 -
-
Cable FEP,200inch,sep.housingFMXXX/PMXXX
-
further parts
Mã đơn hàng71070738 -
-
Profile gasket silicone, 5 pieces
-
further parts
-
