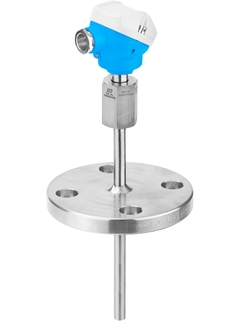

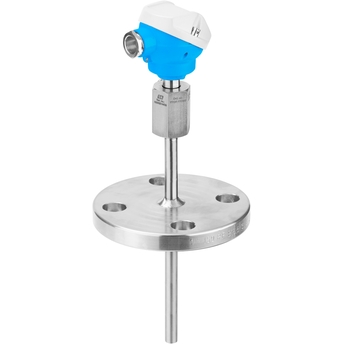

Product picture of Thermometer with RTD or TC insert TM121

iTHERM ModuLine TM121

Thermometer with RTD or TC insert complete with manufactured thermowell produced from pipe material

TM121

So sánh

Tổng quan về thông số kỹ thuật

Accuracy

Class A acc. to IEC 60751
Class B acc. to IEC 60751
Class standard acc. to ASTM E230
Class 2 acc. to IEC 60584-2
Response time

t90 around 100 s
depending on configuration
Max. process pressure (static)

depending on the configuration
Operating temperature range

Basic PT100 TF:
-50 °C …200 °C
(-58 °F …392 °F)
Typ K:
max. 1.100 °C
(max. 2.012 °F)
Max. immersion length on request

up to 1.000,0 mm (39'')

See all specifications

Phạm vi ứng dụng

RTD or TC assembly characterized by basic sensor technology, application in non-hazardous areas, standard extension neck, low-cost unit. The devices are available with optional Bluetooth®-enabled head transmitters with 4 to 20 mA output or HART® communication, providing enhanced measurement accuracy and reliability compared to directly wired sensors.

Universal range of application
Application in non-hazardous areas
Measuring range: –50 to +650 °C (–58 to +1202 °F)
Pressure range up to 50 bar (725 psi)
Degree of protection: up to IP 68

Lợi ích

Economical, reliable measurement
User-friendly from product selection to maintenance
Wide range of process connections
Easy and safe device setup and service using Bluetooth® communication

Lựa chọn Fundamental

Sản phẩm đơn giản
Dễ lựa chọn, cài đặt và vận hành

Công nghệ vượt trội

Đơn giản

FLEX là gì?

Sản phẩm đơn giản
Dễ lựa chọn, cài đặt và vận hành

Công nghệ vượt trội

Đơn giản

FLEX là gì?

Sản phẩm tiêu chuẩn
Đáng tin cậy, mạnh mẽ và ít bảo trì

Công nghệ vượt trội

Đơn giản

FLEX là gì?

Sản phẩm cao cấp
Chức năng cao và tiện lợi

Công nghệ vượt trội

Đơn giản

FLEX là gì?

Sản phẩm chuyên dụng
Dành cho các ứng dụng đòi hỏi cao

Công nghệ vượt trội

Đơn giản

Có thể thay đổi

FLEX là gì?

Lựa chọn FLEX	Công nghệ vượt trội	Đơn giản
F L E X Lựa chọn Fundamental Đáp ứng nhu cầu đo lường cơ bản	Công nghệ vượt trội	Đơn giản
F L E X Lựa chọn Lean Xử lý dễ dàng các quy trình cốt lõi	Công nghệ vượt trội	Đơn giản
F L E X Lựa chọn Extended Tối ưu hóa quy trình bằng công nghệ tiên tiến	Công nghệ vượt trội	Đơn giản
F L E X Lựa chọn Xpert Làm chủ các ứng dụng khó khăn nhất	Công nghệ vượt trội	Đơn giản Có thể thay đổi

Tìm hiểu thêm về các lựa chọn FLEX

Loading alternative products

Sản phẩm cũ

Câu chuyện thành công

Ý tưởng kho vận tối ưu dành cho hệ thống bồn chứa

Chúng tôi áp dụng ý tưởng kho vận hiệu quả cao ở cơ sở Basel của nhà phân phối hóa chất Brenntag Schweizerhall AG.
Đọc toàn bộ câu chuyện

Measuring principle

Resistance Temperature Detector
Characteristic / Application

metric style
modular temperature assembly
universal range of application
with neck
incl. thermowell / protection tube (metal)
Thermowell / protection tube

welded protection tube or to be used with thermowell
Insert / probe

Basis Sensortechnologie
Outer diameter protection tube / Insert

Thermowell:
9x1,25 mm
11x2 mm
Max. immersion length on request

up to 1.000,0 mm (39'')
Material protection tube/ thermowell

316L (1.4404)
Process connection

Thread:
G1/2"
NPT1/2"
M20x1.5, M27x2, M33x2
Compression fitting:
NPT1/2", G1/2", G1"
Flansche:
DN25 DN40 B1
ASME 1" 150 RF
ASME 1" 300 RF
ASME 1 1/2" 150 RF
ASME 2" 150 RF
ASME 2" 300 RF
Tip shape

straight
Operating temperature range

Basic PT100 TF:
-50 °C …200 °C
(-58 °F …392 °F)
Typ K:
max. 1.100 °C
(max. 2.012 °F)
Max. process pressure (static)

depending on the configuration
Accuracy

Class A acc. to IEC 60751
Class B acc. to IEC 60751
Class standard acc. to ASTM E230
Class 2 acc. to IEC 60584-2
Response time

t90 around 100 s
depending on configuration
Integration head transmitter

yes (4 … 20 mA; HART)
