产品规格参数
-
测量变量
浓度
采样腔室压力
采样腔室温度 -
防爆认证
ATEX / IECEx - 防爆2区
CSA Cl. I，Div. 2
应用领域

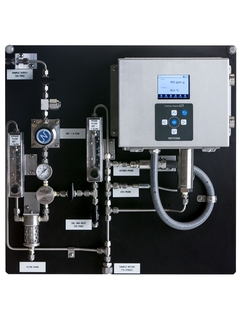

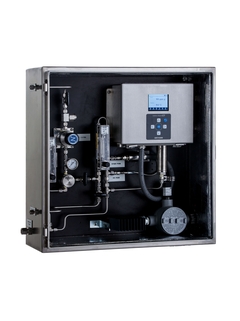

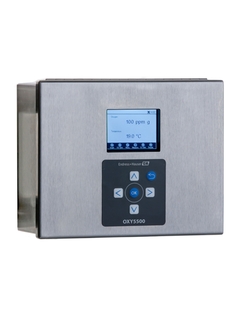

OXY5500氧气分析仪结构紧凑，是单台仪表独立工作的单通道分析仪，采用荧光淬灭（QF）技术，可靠测量天然气和天然气加工应用场合中的氧气浓度。传感器探头直接插入工艺气流中，通过光纤连接传感器和控制器。OXY5500分析仪配备LCD液晶显示屏，内置数据记录仪和整套样气预处理系统，提供连接PC接口的操作软件。
天然气生产、储存、运输、分配过程中的气体质量测量
监测天然气、上游工艺生产和采气平台
ppm级别的量程，0...20% O2
优势
轻松浏览显示界面和操作菜单
小巧的光学传感器，无膜片和化学品耗材
光学测量快速、连续响应
优秀的长期稳定性
不受H2S的影响
无可移动部件，操作简单
保存30天时间内的数据记录
| FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
|---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
Loading alternative products
成功案例
-
-
技术资料（TI）
OXY5500 QF Gas Analyzer
System design and specification for the OXY5500 QF Gas Analyzer
语言:
英语
版本:
13/10/2021
文件大小:
816.7 KB
文件名:
TI01656CEN_01.21.pdf
-
-
-
操作手册（BA）
OXY5500 Optical Oxygen Analyzer
Commission, operation and maintenance details for the OXY550 Optical Oxygen Analyzer
EN ZH 09/10/2021语言:
英语
版本:
09/10/2021
文件大小:
11.3 MB
文件名:
BA02195CEN_01.21.pdf
-
-
-
操作手册（BA）
OXY5500 Optical Oxygen Analyzer SCS Operating Instructions
Commission, operation and maintenance details for the OXY550 Optical Oxygen Analyzer Sample Conditioning System (SCS)
EN ZH 09/10/2021语言:
英语
版本:
09/10/2021
文件大小:
3.5 MB
文件名:
BA02196CEN_01.21.pdf
-
-
-
安装指南 （EA）
OXY5500 Transportable Analyzer Connection/Operation
Instructions for connecting and operating the OXY5500 portable analyzer
语言:
英语
版本:
04/10/2021
文件大小:
288.4 KB
文件名:
EA01389CEN_01.21.pdf
-
-
-
安全指南（XA）
OXY5500 Optical Oxygen Analyzer
Safety Instructions for the OXY5500 Optical Oxygen Analyzer
语言:
英语
版本:
11/03/2022
文件大小:
1.9 MB
文件名:
XA02754CEN_02.22.pdf
-
-
-
特殊文档（SD）
OXY5500 Optical Oxygen Analyzer Service Software Operating Instruction
Instructions for operating the Service Software to diagnose and maintain OXY5500 Optical Oxygen Analyzer systems
语言:
英语
版本:
09/10/2021
文件大小:
3.3 MB
文件名:
SD02868CEN_01.21.pdf
-
-
-
PU（出版）
Approval drawings - For TDLAS and QF analyzers
An overview about the engineered approval drawings offered for TDLAS and QF analyzers (SS2100, SS2100a, SS2100i, J22,OXY5500)to enable customers to confirm that the system fabrication meets their approval.
语言:
英语
版本:
22/08/2022
文件大小:
409.8 KB
文件名:
PU01488CEN_0122.pdf
-
-
-
PU（出版）
Real-time quality measurements in biogas and biomethane
A discussion on using TDLAS / QF analyzers (SS500, J22, SS2100, and OXY5500) to measure the concentration of compounds in biogas and biomethane in the Oil & Gas industry.
语言:
英语
版本:
07/02/2022
文件大小:
1 MB
文件名:
PU01455CEN_0122.pdf
-
-
-
PU（出版）
Energy transition - Our gas analyzers are ready
An overview of energy transition and the importance of gas analysis via TDLAS, QF, and Raman spectroscopy (including the J22, OXY5500, Raman Rxn4, and Raman Rxn5 analyzers) to meet the demand for an energy supply chain shift away from carbon toward renewable energy, natural gas, hydrogen, LNG, biogas and more in the oil & gas industry.
语言:
英语
版本:
03/03/2022
文件大小:
2.3 MB
文件名:
PU01458CEN_0122.pdf
-
-
-
PU（出版）
TDLAS and QF analyzers application guide - Accurate and reliable measurement of H2O, H2S, CO2, C2H2, NH3, and O2
A guide to TDLAS and QF technology application notes (natural gas, LNG, gas processing, NGL fractionation, petrochemical, syngas, ammonia, and refining) for the oil & gas and chemical industries (relating to J22, SS500,SS2100, SS2100a, SS2100i, and OXY5500 analyzers).
语言:
英语
版本:
17/03/2022
文件大小:
2.9 MB
文件名:
PU01459CEN_0122.pdf
-
