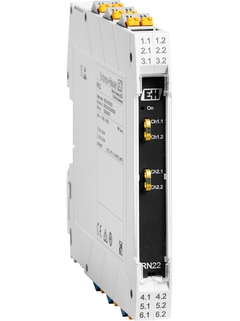

RN22 active barrier, power supply, analog signal doubler

RN22 intrinsically safe isolating barrier, power supply and signal doubler for hazardous areas ©Endress+Hauser

RN22 active barrier, power supply, analog signal doubler

The RN Series interface devices with RN22 active barrier ©Endress+Hauser

RN Series interface devices including the RN22 active barrier

RN Series interface modules and RN22 active barrier installed in a control cabinet ©Endress+Hauser

RN Series interface modules including RN22 being commissioned in a control cabinet

  • RN22 intrinsically safe isolating barrier, power supply and signal doubler for hazardous areas
  • The RN Series interface devices with RN22 active barrier
  • RN Series interface modules and RN22 active barrier installed in a control cabinet

Intrinsically safe 24 VDC compact interface module for use in hazardous areas, SIL systems

The 1- or 2-channel RN22 active barrier powers analog instrument loops and safety instrumented systems up to SIL 2 (SC 3). The intrinsically safe, HART® transparent interface establishes a reliable link between field devices and process control. It interfaces with 2-/4-wire devices in hazardous areas and provides a second galvanically isolated signal output acc. to NAMUR NE 175. This opens a second channel for the process optimization domain without affecting the traditional automation system.

Lựa chọn Fundamental
  • F
  • L
  • E
  • X

  • Sản phẩm đơn giản

  • Dễ lựa chọn, cài đặt và vận hành

Công nghệ vượt trội

Đơn giản

  • Sản phẩm tiêu chuẩn

  • Đáng tin cậy, mạnh mẽ và ít bảo trì

Công nghệ vượt trội

Đơn giản

  • Sản phẩm cao cấp

  • Chức năng cao và tiện lợi

Công nghệ vượt trội

Đơn giản

  • Sản phẩm chuyên dụng

  • Dành cho các ứng dụng đòi hỏi cao

Công nghệ vượt trội

Đơn giản

Có thể thay đổi

Lựa chọn FLEX Công nghệ vượt trội Đơn giản
  • F
  • L
  • E
  • X

Lựa chọn Fundamental

Đáp ứng nhu cầu đo lường cơ bản

Công nghệ vượt trội
Đơn giản
  • F
  • L
  • E
  • X

Lựa chọn Lean

Xử lý dễ dàng các quy trình cốt lõi

Công nghệ vượt trội
Đơn giản
  • F
  • L
  • E
  • X

Lựa chọn Extended

Tối ưu hóa quy trình bằng công nghệ tiên tiến

Công nghệ vượt trội
Đơn giản
  • F
  • L
  • E
  • X

Lựa chọn Xpert

Làm chủ các ứng dụng khó khăn nhất

Công nghệ vượt trội
Đơn giản

Có thể thay đổi

  • Tổng quan về thông số kỹ thuật

    • Input

      0/4…20 mA / HART
      feeding/not feeding

    • Output

      0/4…20 mA / HART
      active/passive

    • Power Supply

      24 V DC

Loading alternative products

Chọn nhanh

Chọn theo đề xuất của chúng tôi
Giá bán
    -- selected coding
    -- selected label
    99.999,00
    <%label%>
    -- selected coding
    -- selected label
    99.999,00
    <%feature%>
  • Process Connection
      <%label%>
      99.999,00
      <%label%>
      99.999,00

  • <%message%>

RN22
Hiện chi tiết Ẩn chi tiết
Hiện chi tiết
Quay lại Mục chọn nhanh
  • <%feature%>
    <%coding%>
    <%label%>
pc
Đang tải giá
Giá tạm thời không có sẵn
from CHF 803.-
  • Các add-on tùy chọn
Vui lòng sử dụng công cụ lựa chọn mã thiết bị để tiếp tục.
hoặc

Công cụ lựa chọn mã thiết bị

Tiếp tục lựa chọn từ tất cả tùy chọn có thể

  • Lợi ích

    • Intrinsically safe interface device suited for use in safety instrumented systems up to SIL 2 (SC 3) in accordance with IEC 61508

    • Quick and easy wiring with screw or push-in terminals or power supply via power rail T-connector

    • Easy access to frontside...

  • Phạm vi ứng dụng

    • Single- or two-channel active barrier, power supply or signal doubler

    • 0/4 to 20 mA analog signal transmission (NAMUR NE 43) and galvanic isolation

    • Intrinsic safety for operation in hazardous areas (Zone 2)

    • Bidirectional HART® communication (transparent)

    • 2-...

Tín năng và thông số kỹ thuật

Quay lại

Details

  • Measuring principle

    Active barrier

  • Measuring principle

    Active barrier

  • Function

    1-channel

    2-channel

    Signal doubler

  • Loop power supply

    17,5 V ±1 V bei 20 mA open circuit

    voltage: 24,5 V ±5 %

  • Power Supply

    24 V DC

  • Input

    0/4…20 mA / HART

    feeding/not feeding

  • Output

    0/4…20 mA / HART

    active/passive

  • Certificates

    ATEX

    IECEx

    DNV

    Non-hazardous area + EAC marking

  • SIL

    SIL 2 SC 3

  • Operation

    HART

Tài liệu / Tài liệu hướng dẫn / Phần mềm

  • RN22

    Active barrier or signal doubler, HART-transparent

    Technical Information (TI)
  • RN22

    1- or 2-channel active barrier for safe separation of 4 to 20 mA
    standard signal circuits, optionally available as a signal doubler.
    HART-transparent

    Operating Instruction (BA)
  • RN22

    1 or 2-channel active barrier for safe separation of 0/4 to 20 mA
    standard signal circuits, optionally available as a signal doubler
    . HART transparent

    Short Instruction (KA)
    02/20
    Tiếng Anh
  • RN22, RN42

    II(1)G [Ex ia Ga] IIC
    II(1)D [Ex ia Da] IIIC
    II3G Ex ec IIC Gc

    Ex Safety Instructions (XA)
  • RN22, RN42

    Active barrier for isolating 4 to 20 mA standard signal circuits,
    HART-transparent

    Functional Safety (FY)
    01/21
    Tiếng Anh
  • Innovation brochure about the RN Series

    RN Series - Reliable signal processing and conditioning

    Innovations (IN)
    09/21
    Tiếng Anh
  • Product family: Power supply and barrier

    Product Code: RN22-
    Declaration Number: HE_01469_01.21
    Manufacturer Specification: RoHS

    Manufacturer Declaration
    Tiếng Anh , Tiếng Trung Quốc
  • power supply and barrier

    Product Code: RN22-
    Declaration Number: EC_00901_01.21

    EU Declaration
    Tiếng Đức , Tiếng Anh , French
  • power supply and barrier

    Product Code: RN22-, RN42-
    Declaration Number: EC_00922_01.21

    EU Declaration
    Tiếng Đức , Tiếng Anh , French
  • power supply and barrier

    Product Code: RN22-
    Declaration Number: EC_00919_01.21

    EU Declaration
    Tiếng Đức , Tiếng Anh , French
  • power supply and barrier

    Product Code: RN22-, RN42-
    Region/Country: International (IECEx)
    Approval Agency: BV
    Protection: Ex ec IIC Gc

    Explosion Protection
    Tiếng Anh
  • power supply and barrier

    Product Code: RN22-, RN42-
    Region/Country: International (IECEx)
    Approval Agency: BV
    Protection: [Ex ia Da] IIIC, [Ex ia Ga] IIC

    Explosion Protection
    Tiếng Anh
  • power supply and barrier

    Product Code: RN22-, RN42-
    Region/Country: Europe (ATEX)
    Approval Agency: Bureau Veritas
    Category: II (1) D, II (1) G
    Protection: [Ex ia Da] IIIC, [Ex ia Ga] IIC

    Explosion Protection
    Tiếng Đức , Tiếng Anh

Phụ kiện / Phụ tùng thay thế

Nr
Order code
Specification

Câu chuyện thành công

  • Giải pháp an toàn chức năng trong thực tế do Endress+Hauser cung cấp Giải pháp an toàn chức năng trong thực tế do Endress+Hauser cung cấp

    Giải pháp an toàn chức năng trong thực tế

    Đầu tư vào các giải pháp an toàn chức năng và các biện pháp tránh các lỗi hệ thống và lỗi ngẫu nhiên không tốn kém nhiều nếu dựa vào các thiết bị được phát triển theo tiêu chuẩn IEC 61508.

  • RN Series interface modules installed in a control cabinet. RN Series interface modules installed in a control cabinet.

    RN Series: Reliable signal processing and conditioning

    The RN Series interface modules power the foundation of measurement instrument loops and safety instrumented systems built on the widely used analog process control infrastructure.
