产品规格参数
-
最大测量误差
Volume flow:
±3% o.r. for DN 15
±2% o.r. for DN 25 to DN 200
±2% o.r. above DN 200 -
测量范围
0 to 15 m/s (0 to 50 ft/s)
-
介质温度范围
DN 15 to 65 (½to 2½"): –40 to +150°C (–40 +302 °F)
DN 50 to 4000 (2 to 160"): –40 to +170°C (–40 to +338 °F)
DN 50 to 600 (2" to 24"): 150°C to 550°C (+302 to +1022 °F) -
最大过程压力
N/A
应用领域

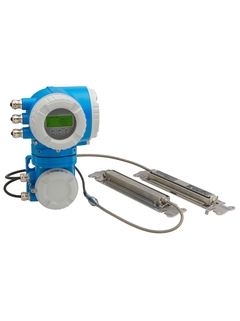

Prosonic Flow P 500捆绑式超声流量计是导电性和非导电性液体测量的理想选择。安全、经济、免维护,即使在严苛工况中使用。采用非侵入式安装方式,进行双向流量测量,不受压力、密度、电导率的影响,无需中断过程。
得益于FlowDC功能,仪表安装灵活便捷。流量计仅需预留2 x DN前直管段安装长度就能保证设计精度,即使在扰动流体条件下测量。
使用专用耦合垫安装,确保捆绑式超声流量测量系统在整个生命周期内免维护。
Prosonic Flow P 500的优势还有:

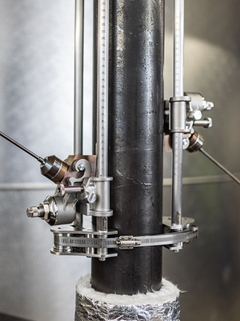

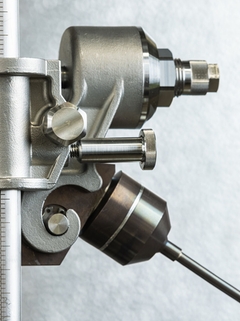

搭配高温型传感器,仪表可耐受550°C (1022°F)高温工况
安装石油应用软件包(PAP),可以计算液态烃的标准体积流量
Heartbeat Technology心跳技术,持续输出全透明的过程信息。在故障发生前能够提前检测出黏附状况。
优势
安装灵活 —— FlowDC功能可以缩短前直管段安装长度要求
高安全性 —— Prosonic Flow P 500遵循IEC 61508功能安全标准开发,通过国际防爆认证,可以在Zone 1和Class I, Division 1危险区域内使用
测量可靠 —— 传感器技术成熟,安装系统免维护,保证信号长期稳定,耐受高温工况(≤550°C (1022°F))
操作便捷 —— 网页服务器支持远程访问仪表,显示单元方便现场人机交互
信息透明 —— 采用Heartbeat Technology心跳技术,配备自诊断、自校验和自监测功能,确保过程始终合规安全
高性价比 —— 低投资成本,扩大了适用管径范围,最大口径可达DN 4000 (160")
演示视频
FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
