Omnigrad M TR44

Sản phẩm này không có sẵn.

Vui lòng kiểm tra sản phẩm thế hệ mới trong phần sản phẩm trước đây / sản phẩm thay thế hoặc liên hệ với Endress+Hauser/ đại diện Endress+Hauser địa phương.

Product Phased Out.
With hygienic
process connection.
Fixed insert.
Range: -50...200oC.

Sản phẩm cũ

TST44N
TST40

TST44

Sản phẩm mới

F

L

E

X

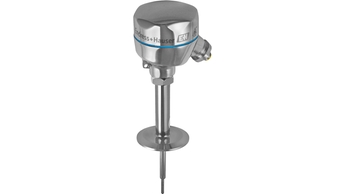

iTHERM TM401

For standard hygienic and aseptic applications in the Food & Beverages and Life Sciences industries
Thông tin bổ sung

Đang tải giá

Giá tạm thời không có sẵn

Giá sau khi đăng nhập

Price on request

from CHF ??.-

Sản phẩm đơn giản
Dễ lựa chọn, cài đặt và vận hành

Công nghệ vượt trội

Đơn giản

FLEX là gì?

Sản phẩm tiêu chuẩn
Đáng tin cậy, mạnh mẽ và ít bảo trì

Công nghệ vượt trội

Đơn giản

FLEX là gì?

Sản phẩm cao cấp
Chức năng cao và tiện lợi

Công nghệ vượt trội

Đơn giản

FLEX là gì?

Sản phẩm chuyên dụng
Dành cho các ứng dụng đòi hỏi cao

Công nghệ vượt trội

Đơn giản

Có thể thay đổi

FLEX là gì?

Lựa chọn FLEX	Công nghệ vượt trội	Đơn giản
F L E X Lựa chọn Fundamental Đáp ứng nhu cầu đo lường cơ bản	Công nghệ vượt trội	Đơn giản
F L E X Lựa chọn Lean Xử lý dễ dàng các quy trình cốt lõi	Công nghệ vượt trội	Đơn giản
F L E X Lựa chọn Extended Tối ưu hóa quy trình bằng công nghệ tiên tiến	Công nghệ vượt trội	Đơn giản
F L E X Lựa chọn Xpert Làm chủ các ứng dụng khó khăn nhất	Công nghệ vượt trội	Đơn giản Có thể thay đổi

Tìm hiểu thêm về các lựa chọn FLEX

Characteristic / Application

metric style
modular temperature assembly
hygienic design
hygienic process connection
with neck
Thermowell / protection tube

without (not intended to use with thermowell)
Insert / probe

mineral insulated (MI), flexible
Outer diameter protection tube / Insert

6,0 mm (0,24'')
8,0 mm (0,31'')
Max. immersion length on request

up to 1.000,00 mm (39,37'')
Material protection tube/ thermowell

1.4435 (316L)
Process connection

hygienic:
conical sealing system G1/2" (metal)
conical sealing system M12x1,5 (metal)
clamp connections acc. to ISO 2852 / DIN 32676
clamp connections TRI-Clamp / Micro-Clamp
screwed pipe joint acc. to DIN 11851
screwed pipe joint acc. to DIN 11864-1
Varivent
SMS 1147/8
G1" Liquiphant type M
Ingold
welded (cylindircal)
welded (spherical)
Tip shape

straight
reduced
Surface roughness Ra

0,4 μm (15,7 μin.)
0,8 μm (31,5 μin.)
Operating temperature range

PT 100:
-50 °C ...200 °C
(-58 °F ...392 °F)
Max. process pressure (static)

at 20 °C: 50 bar (725 psi)
Accuracy

class A acc. to IEC 60751
1/3 DIN class B acc. to IEC 60751
Response time

depending on configuration
t50 = 5 s
t90 = 13 s
Integration head transmitter

yes (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
Ex - approvals

ATEX
Certification

Gost Metrology
FDA
EHEDG
3A
SIL (transmitter only)

Filter

14 tài liệu

Thông tin kĩ thuật (TI)

Technical Information, Omnigrad M TR44, TR45

Thông tin kĩ thuật (TI)

bản tiếng Anh - 07/2009

New version available in English

Hygienic, modular RTD assembly - thermowell for TR45, various process connections and neck tube

Chọn ngôn ngữ, phiên bản khác và xem chi tiết Ẩn lựa chọn và chi tiết

	EN	VI
01/07/2009
01/04/2009
01/04/2008
01/03/2004

Ngôn ngữ:	Tiếng Anh
Phiên bản:	01/07/2009
Cỡ tập tin:	1.3 MB
Tên tập tin:	TI244ten_0709.pdf

Hướng dẫn an toàn chống cháy (XA)

XA TR1x, Tx88, TSx310, Tx6x, TC1x, TPx100, TM411, TR24

Hướng dẫn an toàn chống cháy (XA)

bản tiếng Anh - 05/2023

New version available in English

Thermometers and inserts Ex ia IIC T1...T6 Ga Ex ia IIIC T<sub>200</sub> 85 °C...T<sub>200 </sub> 450 °C Da

Chọn ngôn ngữ, phiên bản khác và xem chi tiết Ẩn lựa chọn và chi tiết

	EN	VI
15/05/2023
31/07/2020

Ngôn ngữ:	Tiếng Anh
Phiên bản:	15/05/2023
Cỡ tập tin:	445.3 KB
Tên tập tin:	XA02109TEN_0223-00.pdf

Hướng dẫn an toàn chống cháy (XA)

XA TR1x, TR4x, TR88, TR6x, TC1x, TC88, TEC420, TC6x

Hướng dẫn an toàn chống cháy (XA)

bản tiếng Anh - 03/2023

New version available in English

RTD/TC thermometers ATEX/IECEx: Ex ia IIC T6 Ga Ex ia IIC T6 Ga/Gb Ex ia IIIC Txxx °C Da Ex ia IIIC Txxx °C Db

Chọn ngôn ngữ, phiên bản khác và xem chi tiết Ẩn lựa chọn và chi tiết

	EN	VI
28/03/2023
20/12/2021
03/05/2016
28/11/2012
01/06/2009

Ngôn ngữ:	Tiếng Anh
Phiên bản:	28/03/2023
Cỡ tập tin:	450.8 KB
Tên tập tin:	XA00072REN_1623-00.pdf

Các lĩnh vực hoạt động(FA)

Temperaturmesstechnik

Các lĩnh vực hoạt động(FA)

bản tiếng Đức - 02/2020

New version available in English

Thermometer und Transmitter für die Prozessindustrie

Hiện chi tiết Ẩn chi tiết

Ngôn ngữ:	Tiếng Đức
Phiên bản:	17/02/2020
Cỡ tập tin:	5.8 MB
Tên tập tin:	FA00006Tde_2020.pdf

Các lĩnh vực hoạt động(FA)

Temperaturmesstechnik

Các lĩnh vực hoạt động(FA)

bản tiếng Đức - 05/2023

New version available in English

Thermometer und Transmitter für die Prozessindustrie

Hiện chi tiết Ẩn chi tiết

Ngôn ngữ:	Tiếng Đức
Phiên bản:	17/05/2023
Cỡ tập tin:	17.9 MB
Tên tập tin:	FA00006Tde_2223_online.pdf

Các lĩnh vực hoạt động(FA)

Misura della temperatura

Các lĩnh vực hoạt động(FA)

bản tiếng Ý - 02/2020

New version available in English

Termometri e trasmettitori per l'industria di processo

Hiện chi tiết Ẩn chi tiết

Ngôn ngữ:	Tiếng Ý
Phiên bản:	17/02/2020
Cỡ tập tin:	30.6 MB
Tên tập tin:	FA00006TIT_2020.pdf

Các lĩnh vực hoạt động(FA)

Mesure de température

Các lĩnh vực hoạt động(FA)

bản tiếng Pháp - 12/2019

New version available in English

Capteurs et transmetteurs pour les industries de process

Hiện chi tiết Ẩn chi tiết

Ngôn ngữ:	French
Phiên bản:	20/12/2019
Cỡ tập tin:	11.3 MB
Tên tập tin:	FA00006TFR-1919-PVTEMP-BD.pdf

Các lĩnh vực hoạt động(FA)

温度計

Các lĩnh vực hoạt động(FA)

bản tiếng Nhật - 02/2020

New version available in English

プロセス産業向けの温度計および伝送器

Hiện chi tiết Ẩn chi tiết

Ngôn ngữ:	Tiếng Nhật
Phiên bản:	17/02/2020
Cỡ tập tin:	38.9 MB
Tên tập tin:	FA00006TJA_2020.pdf

Các lĩnh vực hoạt động(FA)

Catálogo medición temperatura

Các lĩnh vực hoạt động(FA)

bản tiếng Tây Ban Nha - 04/2018

New version available in English

Termómetros y transmisores para la industria de proceso

Hiện chi tiết Ẩn chi tiết

Ngôn ngữ:	Tiếng Tây Ban Nha
Phiên bản:	20/04/2018
Cỡ tập tin:	5.5 MB
Tên tập tin:	FA00006Tes_Catalogo Temperatura_1818.pdf

Các lĩnh vực hoạt động(FA)

Temperature measurement

Các lĩnh vực hoạt động(FA)

bản tiếng Anh - 05/2023

New version available in English

Thermometers and transmitters for the process industry

Hiện chi tiết Ẩn chi tiết

Ngôn ngữ:	Tiếng Anh
Phiên bản:	17/05/2023
Cỡ tập tin:	18 MB
Tên tập tin:	FA00006Ten_2223_online.pdf

Đang tải thêm kết quả

Filter

Tìm kiếm phụ tùng theo số trong bản vẽ

- Show drawing (PDF)

60 spare parts & accessories

Connector 4p M20/M12 150mm

further parts

Mã đơn hàng

71313382
Cover F15 316L, gasket

further parts

Mã đơn hàng

52027000
Gasket 67.5x2.9x1.5 VMQ/PTFE, 5 pieces

further parts

Mã đơn hàng

52028179
Cover F15, sight glass PC, 316L, gasket

further parts

Mã đơn hàng

52028207
Display LC for TA20J

further parts

Mã đơn hàng

60017971
Housing filter plastic F15, 3 pieces

further parts

Mã đơn hàng

71043745
Fixing kit cpl.TMT8x/7x (european)

further parts

Mã đơn hàng

71044061
Spare parts kit ring D21/di 10xgreen

further parts

Mã đơn hàng

71367427
Spare parts kit O-ring TA20R

further parts

Mã đơn hàng

71586415
Readwin 2000 Operation + Read. software

further parts

Mã đơn hàng

READWIN-
Terminal Head TA20A

Housing/housing accessories

Số bản vẽ

Mã đơn hàng

D

TA20A-
Terminal Head TA20B

Housing/housing accessories

Số bản vẽ

Mã đơn hàng

D

TA20B-
Terminal Head TA21E

Housing/housing accessories

Số bản vẽ

Mã đơn hàng

D

TA21E-
iTEMP TMT182, Head Transmitter HART

Electronic (sensor)

Số bản vẽ

Mã đơn hàng

B

TMT182-
iTEMP TMT82, Transmitter HART

Electronic (sensor)

Số bản vẽ

Mã đơn hàng

B

TMT82-
iTEMP TMT84, Transmitter PA

Electronic (sensor)

Số bản vẽ

Mã đơn hàng

B

TMT84-
iTEMP TMT85, Transmitter FF

Electronic (sensor)

Số bản vẽ

Mã đơn hàng

B

TMT85-
Commubox FXA195

further parts

Mã đơn hàng

FXA195-
Display Unit Head Transmitter

Electronic (sensor)

Số bản vẽ

Mã đơn hàng

B

TID10-
iTEMP TMT180, Head Transmitter Pt100

Electronic (sensor)

Số bản vẽ

Mã đơn hàng

B

TMT180-
Terminal Head TA30A

Housing/housing accessories

Số bản vẽ

Mã đơn hàng

D

TA30A-
Terminal Head TA30D

Housing/housing accessories

Số bản vẽ

Mã đơn hàng

D

TA30D-
O-ring set for ingold connection

Mã đơn hàng

60018911
Adapter for Ingold connection, 3.1

Mã đơn hàng

71531585
Adapter for Ingold connection

Mã đơn hàng

71531588
Weld-in adapter G1, d=60, 316L

Mã đơn hàng

52001051
Weld-in adapter G1, d=60, 316L, 3.1

Mã đơn hàng

52011896
O-ring 28.17x3.53 VMQ, FDA, 5 pcs.

Mã đơn hàng

52014472
G1/2 metal to metal weld in adapter

Mã đơn hàng

71424800
Configuration Kit TXU10

Mã đơn hàng

TXU10-
