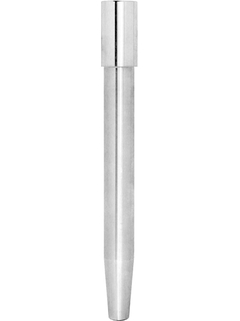

TA572
Barstock thermowell

Made of drilled barstock material. Mainly used in heavy duty or general purpose applications.

Due to the challenging process conditions by heavy duty applications the load capacity of a thermowell must be calculated exactly. Dye penetration tests, ultrasound test, helium leakage test, pressure endurance test as well as various, non-destructive material tests prove the quality of materials and processing.

Sản phẩm đơn giản
Dễ lựa chọn, cài đặt và vận hành

Công nghệ vượt trội

Đơn giản

FLEX là gì?

Sản phẩm tiêu chuẩn
Đáng tin cậy, mạnh mẽ và ít bảo trì

Công nghệ vượt trội

Đơn giản

FLEX là gì?

Sản phẩm cao cấp
Chức năng cao và tiện lợi

Công nghệ vượt trội

Đơn giản

FLEX là gì?

Sản phẩm chuyên dụng
Dành cho các ứng dụng đòi hỏi cao

Công nghệ vượt trội

Đơn giản

Có thể thay đổi

FLEX là gì?

Lựa chọn FLEX	Công nghệ vượt trội	Đơn giản
F L E X Lựa chọn Fundamental Đáp ứng nhu cầu đo lường cơ bản	Công nghệ vượt trội	Đơn giản
F L E X Lựa chọn Lean Xử lý dễ dàng các quy trình cốt lõi	Công nghệ vượt trội	Đơn giản
F L E X Lựa chọn Extended Tối ưu hóa quy trình bằng công nghệ tiên tiến	Công nghệ vượt trội	Đơn giản
F L E X Lựa chọn Xpert Làm chủ các ứng dụng khó khăn nhất	Công nghệ vượt trội	Đơn giản Có thể thay đổi

Tìm hiểu thêm về các lựa chọn FLEX

Định cỡ

So sánh

Tổng quan về thông số kỹ thuật
Max. process pressure (static)

500 bar (7252 psi)

Maximum standard immersion length

900 mm (35,43")

Max. immersion length on request

5.000 mm (196,85")

Chọn nhanh

Chọn theo đề xuất của chúng tôi

<%label%>
-- selected coding

-- selected label
<%label%>
Bạn muốn có nhiều lựa chọn hơn? Vui lòng sử dụng công cụ lựa chọn mã thiết bị để tiếp tục.
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

Bạn muốn có nhiều lựa chọn hơn? Vui lòng sử dụng công cụ lựa chọn mã thiết bị để tiếp tục.
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

TA572

Hiện chi tiết Ẩn chi tiết

Hiện chi tiết

Quay lại Mục chọn nhanh

<%feature%>

<%coding%>

<%label%>

Thêm vào giỏ hàng

Các add-on tùy chọn

Vui lòng sử dụng công cụ lựa chọn mã thiết bị để tiếp tục.

hoặc

Công cụ lựa chọn mã thiết bị

Tiếp tục lựa chọn từ tất cả tùy chọn có thể

Cấu hình

Lợi ích
The extension, the immersion and the tapering lengths as well as the bar dimensions can be chosen according to process requirements
A wide choice of standard materials is available; additional versions can be ordered according to specification
Different...

Hiển thị thêm
The extension, the immersion and the tapering lengths as well as the bar dimensions can be chosen according to process requirements
A wide choice of standard materials is available; additional versions can be ordered according to specification
Different grades of surface finishing are also available
The process connection is welded. The thermowell stem shape is conical

Hiển thị bớt

Phạm vi ứng dụng

TA572 is designed for use with resistance and thermocouple thermometers mainly in heavy duty applications.

Tín năng và thông số kỹ thuật

Quay lại

Details

Measuring principle

Bar stock Thermowell
Characteristic / Application

metric style

weld-in process connections

round extension
Head connection

internal thread:

1/2" NPT

1/2" NPSC
Maximum standard immersion length

900 mm (35,43")
Max. immersion length on request

5.000 mm (196,85")
Process connection

to weld-in
Thermowell root diameter

22 mm (0,87")

27 mm (1,06")
Medium contact material

1.4401 (316)

1.4404 (316L)

1.4571 (316Ti)
Wetted part finishing (Ra)

< 0,8 μm (31,50 μin)

< 1,6 μm (63,00 μin)
Tip shape

straight

conical

conical tapered
Temperature range

-200...700 °C (-328...1.292 °F)
Max. process pressure (static)

500 bar (7252 psi)
Max. process pressure at 400 °C

300 bar (4351 psi)

Hiển thị thêm
