Phạm vi ứng dụng

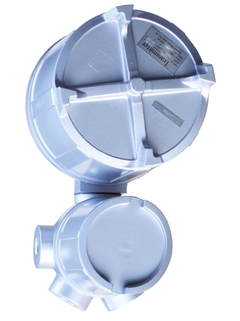

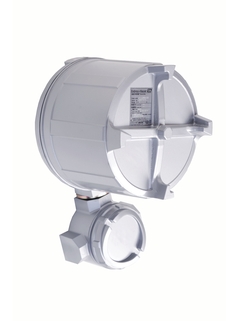

The AT1 transmitter is designed to attach to the LT5 level gauge. Main functions are 4 to 20mA analogue output and alarm contact output.
Ambient temperature: -20 to +60°C (-4 to +140°F)
Lợi ích
Transmission of the tank level by analogue signals
Max. 6 alarm contact outputs
Easy maintenance due to simple mechanism
Sản phẩm cũ
Câu chuyện thành công
-
Sản phẩm chuyên dụng
- Dành cho các ứng dụng đòi hỏi cao
Công nghệ vượt trội
Đơn giản
Có thể thay đổi
| Lựa chọn FLEX | Công nghệ vượt trội | Đơn giản |
|---|---|---|
Lựa chọn Fundamental Đáp ứng nhu cầu đo lường cơ bản |
Công nghệ vượt trội
|
Đơn giản
|
Lựa chọn Lean Xử lý dễ dàng các quy trình cốt lõi |
Công nghệ vượt trội
|
Đơn giản
|
Lựa chọn Extended Tối ưu hóa quy trình bằng công nghệ tiên tiến |
Công nghệ vượt trội
|
Đơn giản
|
Lựa chọn Xpert Làm chủ các ứng dụng khó khăn nhất |
Công nghệ vượt trội
|
Đơn giản
Có thể thay đổi |
4 tài liệu
-
-
Thông tin kĩ thuật (TI)
Analog Transmitter AT1000 AT1 - Technical Information
AT1 analog transmitter is designed to be installed to the LT, and LTC series float level gauge. One of the main functions of the transmitter is to transmit the level gauge’s signals into voltage, electric current, and resistance output signals. Because this model has a variety of output signal types, it has an extensive connection compatibility with various level setting devices. In addition, the alarm and adjustment contact signals are equipped with up to six points, enabling the operator to direct the valves andpumps with this transmitter alone.
EN VI 07/01/201403/06/201301/12/2011Ngôn ngữ:
Tiếng Anh
Phiên bản:
07/01/2014
Cỡ tập tin:
850.2 KB
Tên tập tin:
TI00460G08EN03.13.pdf
-
-
-
Hướng dẫn vận hành (BA)
Analog Transmitter AT1000 AT1 － Operating Instructions
AT1 analog transmitter is designed to be installed onto LT and LTC series level gauging systems. The device transmits the level information into electric current, voltage, and resistance signals. It can also be equipped with a maximum of six alarm contact signals. In addition to transmitting the level, contact signals can be received by this transmitter alone, enabling easy control ofthevalve and pump.
EN VI 07/01/201403/06/201301/12/2011Ngôn ngữ:
Tiếng Anh
Phiên bản:
07/01/2014
Cỡ tập tin:
1.6 MB
Tên tập tin:
BA00414G08EN03.13.pdf
-
-
-
Hướng dẫn vận hành (BA)
Serie AT-1000 Manual de intrucciones
Tipo de potenciómetro Transmisor analógico Tank Gauging
EN VI 01/07/2007Ngôn ngữ:
Tiếng Tây Ban Nha
Phiên bản:
01/07/2007
Cỡ tập tin:
615.2 KB
Tên tập tin:
BA1011Nes_0107.pdf
-
-
-
Bảo vệ chống cháy nổ
Product family: Sakura
Product root: AT1- Region: Japan Approval agency: TIIS Protection: Ex d
Ngôn ngữ:
Tiếng Nhật
Phiên bản:
01/04/2023
Cỡ tập tin:
194.2 KB
Tên tập tin:
TIIS_T63217_AT1_C1-42_2023.pdf
-
Tìm kiếm phụ tùng theo số trong bản vẽ
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
O-ring, Large terminal box, AT5 body,CR
-
further parts
Số bản vẽMã đơn hàng11017880-5025 -
-
O-ring, terminal box, small, CR
-
further parts
Số bản vẽMã đơn hàng11017880-5026 -
-
O-ring, El-compartment, large
-
further parts
Số bản vẽMã đơn hàng11017880-5027 -
-
O-ring, LT/transmitter coupling
-
further parts
Số bản vẽMã đơn hàng11017871-1231 -
-
Cover, terminal box
-
further parts
Số bản vẽMã đơn hàng21017860-6323 -
-
Large-short cover, main body
-
further parts
Số bản vẽMã đơn hàng21017860-6326 -
-
Cover, terminal box, large
-
further parts
Số bản vẽMã đơn hàng21017860-6324 -
-
Power unit R/I AC100V
-
further parts
Số bản vẽMã đơn hàng31017871-1201 -
-
Power unit R/I AC110V
-
further parts
Số bản vẽMã đơn hàng3156004475 -
-
Power unit R/I AC200V
-
further parts
Số bản vẽMã đơn hàng3156004479 -
-
Power unit R/I AC220V
-
further parts
Số bản vẽMã đơn hàng3156004476 -
-
Converter R/I DC power
-
further parts
Số bản vẽMã đơn hàng32017871-1207 -
-
Converter R/I AC power
-
further parts
Số bản vẽMã đơn hàng3256004478 -
-
Potentiometer, CP45-FB, LT, LTC2230/40
-
further parts
Số bản vẽMã đơn hàng33017871-1202 -
-
Potentiometer, CP45-FB, LTC2110
-
further parts
Số bản vẽMã đơn hàng3356004470 -
-
Main shaft assembly, AT1
-
further parts
Số bản vẽMã đơn hàng36017871-1210 -
-
Gear, d=11mm
-
further parts
Số bản vẽMã đơn hàng37017871-1211 -
-
Gear, d=15mm
-
further parts
Số bản vẽMã đơn hàng37017871-1212 -
-
No spare parts available.
-
further parts
-
-
Alarm cam
-
further parts
Số bản vẽMã đơn hàng45017871-1220 -
-
Dial Plate AT1
-
further parts
Số bản vẽMã đơn hàng38XPN0001- -
-
Gear Panel Assembly AT1
-
further parts
Số bản vẽMã đơn hàng40XPN0002- -
-
Alarm Assembly AT1
-
further parts
Số bản vẽMã đơn hàng42XPN0003- -
-
Stud bolt M10x40L,spr.washer,washer,4set
Số bản vẽMã đơn hàng7570106501 -
Coupling, transmitter, LT11/LT12
Số bản vẽMã đơn hàng75017871-1233 -
Coupling, male,for gauge head, MP/HP
Số bản vẽMã đơn hàng75017871-1232
