Tổng quan về thông số kỹ thuật
-
Ingress protection
Cabinet device: IP20 shock protection
External display: IP66
Field device: IP 66/67
Phạm vi ứng dụng

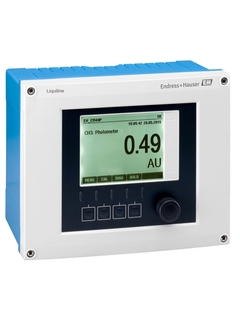

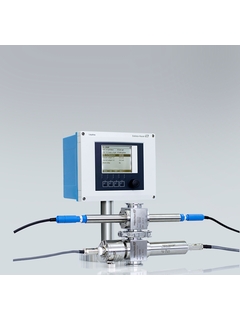

Liquiline CM44P allows you to connect 2 process photometers with up to 4 Memosens sensors of your choice. It facilitates the setup of complete measuring points for monitoring processes such as
chromatography, fermentation, phase separation and filtration. Moreover, the transmitter belongs to the Liquiline platform with standardized system integration, operation, and spare parts. Heartbeat Technology helps you find the ideal balance between measurement point availability and maintenance costs.
Liquiline CM44P is especially suited for applications in the following industries:
Life Sciences
Food & Beverages
Chemicals
Oil & Gas
It features the following communication protocols and interfaces:
0/4...20 mA
HART
PROFIBUS DP
Modbus RS485/RTU
Modbus TCP
EtherNet/IP
PROFINET
Webserver
The transmitter can be extended with a module whose explosion protection approvals, such as IECEx, ATEX, and CSA, allow the connection of sensors installed in hazardous areas.
Lợi ích
Intelligent design: One controller for all parameters including process photometers
Cost-saving and comfortable set-up of measuring points: Combine up to two process photometers and four Memosens sensors for a perfect fit to your application
Easy to operate and calibrate thanks to intuitive user interface and menu guidance
Process control and safety: Integrated web server that allows the operator to remotely view diagnostic data, perform configurations, or access device parameters in any web browser - even via Smartphone.

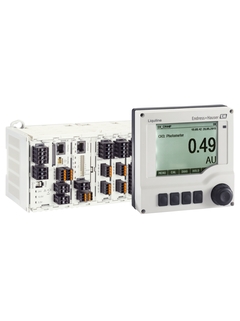

Available as DIN-rail version for applications with limited mounting space - perfect for system integrators and skids
Heartbeat Technology enables status-oriented maintenance and easy verification of the entire measuring point and helps to carry out optimization measures.
Video
Lựa chọn Extended
-
Sản phẩm cao cấp
- Chức năng cao và tiện lợi
Công nghệ vượt trội
Đơn giản
-
Sản phẩm chuyên dụng
- Dành cho các ứng dụng đòi hỏi cao
Công nghệ vượt trội
Đơn giản
Có thể thay đổi
Lựa chọn FLEX | Công nghệ vượt trội | Đơn giản |
---|---|---|
Lựa chọn Fundamental Đáp ứng nhu cầu đo lường cơ bản |
Công nghệ vượt trội
|
Đơn giản
|
Lựa chọn Lean Xử lý dễ dàng các quy trình cốt lõi |
Công nghệ vượt trội
|
Đơn giản
|
Lựa chọn Extended Tối ưu hóa quy trình bằng công nghệ tiên tiến |
Công nghệ vượt trội
|
Đơn giản
|
Lựa chọn Xpert Làm chủ các ứng dụng khó khăn nhất |
Công nghệ vượt trội
|
Đơn giản
Có thể thay đổi |
Sản phẩm cũ
-
-
Hướng dẫn vận hành (BA)
BA Liquiline CM44P
bản tiếng Anh - 09/2023
Universal four-wire multichannel controller for process spectrometers and Memosens sensors
EN VI 26/09/202308/03/202212/03/2020Ngôn ngữ:
Tiếng Anh
Phiên bản:
26/09/2023
Cỡ tập tin:
10.7 MB
Tên tập tin:
BA01954CEN_0323-00.pdf
-
-
-
Thông tin kĩ thuật (TI)
TI Liquiline CM44P
Universal four-wire multichannel controller for process photometers and
Memosens sensorsEN VI 28/08/202408/03/202228/02/201915/06/201831/01/2018Ngôn ngữ:
Tiếng Anh
Phiên bản:
28/08/2024
Cỡ tập tin:
5.8 MB
Tên tập tin:
TI01262CEN_0824-00.pdf
-
-
-
Hướng dẫn vận hành (BA)
BA Liquiline CM44P
Universal four-wire multichannel controller for process photometers and
Memosens sensorsEN VI 26/09/202308/03/202227/01/202028/02/201930/05/2018Ngôn ngữ:
Tiếng Anh
Phiên bản:
26/09/2023
Cỡ tập tin:
10.9 MB
Tên tập tin:
BA01570CEN_0923-00.pdf
-
-
-
Hướng dẫn vận hành (BA)
Memosens
Sensor inputs with Memosens protocol
EN VI 30/05/202228/02/2019Ngôn ngữ:
Tiếng Anh
Phiên bản:
30/05/2022
Cỡ tập tin:
3.3 MB
Tên tập tin:
BA01245CEN_0822-00.pdf
-
-
-
Hướng dẫn vận hành (BA)
BA Liquiline CM44P
Universal four-wire multichannel controller for process spectrometers
and Memosens sensorsEN VI 26/09/202308/03/202212/03/2020Ngôn ngữ:
Tiếng Anh
Phiên bản:
26/09/2023
Cỡ tập tin:
10.7 MB
Tên tập tin:
BA01954CEN_0323-00.pdf
-
-
-
Hướng dẫn ngắn gọn (KA)
KA Liquiline CM44P
Universal four-wire multichannel controller for process spectrometers
and Memosens sensorsEN VI 26/09/202313/05/202231/12/2019Ngôn ngữ:
Tiếng Anh
Phiên bản:
26/09/2023
Cỡ tập tin:
5.2 MB
Tên tập tin:
KA01450CEN_0323-00.pdf
-
-
-
Hướng dẫn ngắn gọn (KA)
KA Liquiline CM44P
Universal four-wire multichannel controller for process photometers and
Memosens sensorsEN VI 26/09/202313/05/202230/11/201930/05/201830/06/2017Ngôn ngữ:
Tiếng Anh
Phiên bản:
26/09/2023
Cỡ tập tin:
5.2 MB
Tên tập tin:
KA01213CEN_0623-00.pdf
-
-
-
Hướng dẫn lắp đặt (EA)
Kit CM44xR
External display
EN VI 24/02/202327/06/2013Ngôn ngữ:
Tiếng Anh
Phiên bản:
24/02/2023
Cỡ tập tin:
1.1 MB
Tên tập tin:
EA01080CEN_0223-00.pdf
-
-
-
Hướng dẫn lắp đặt (EA)
Kit CM44x/CSXxx/CA80XX
Module 485MB or 485DP
For Ethernet configuration,PROFIBUS DP, Modbus RS485EN VI 28/11/2022Ngôn ngữ:
Tiếng Anh
Phiên bản:
28/11/2022
Cỡ tập tin:
1.8 MB
Tên tập tin:
EA01447CEN_0122-00.pdf
-
-
-
Hướng dẫn lắp đặt (EA)
SD card kit
32 GB, industrial flash drive
EN VI 23/03/2021Ngôn ngữ:
Tiếng Anh
Phiên bản:
23/03/2021
Cỡ tập tin:
506.7 KB
Tên tập tin:
EA01354CEN_0121.pdf
-
-
-
Hướng dẫn lắp đặt (EA)
Kit 2DS Ex-i module for CM44x(R) / CM44P
Replacement / repair of the 2DS Ex-i module for CM44x(R) / CM44P
EN VI 04/07/2022Ngôn ngữ:
Tiếng Anh
Phiên bản:
04/07/2022
Cỡ tập tin:
3.5 MB
Tên tập tin:
EA01413CEN_0122-00.pdf
-
