Absolute and gauge pressure

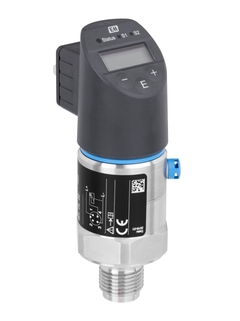

Ceraphant PTC31B

Pressure measuring principle

Cost-effective pressure switch with oil-free ceramic sensor for measurement in gases or liquids

The Ceraphant PTC31B is a price-attractive pressure switch with ceramic, vacuum tight measuring cell for safe measurement and monitoring of absolute and gauge pressure. The pressure switch with compact design is extremely stable and high vacuum resistant up to 0bar abs. The IO-Link capability allows easy integration and parametrization of the device.

Lựa chọn Fundamental

Sản phẩm đơn giản
Dễ lựa chọn, cài đặt và vận hành

Công nghệ vượt trội

Đơn giản

FLEX là gì?

Sản phẩm tiêu chuẩn
Đáng tin cậy, mạnh mẽ và ít bảo trì

Công nghệ vượt trội

Đơn giản

FLEX là gì?

Sản phẩm cao cấp
Chức năng cao và tiện lợi

Công nghệ vượt trội

Đơn giản

FLEX là gì?

Sản phẩm chuyên dụng
Dành cho các ứng dụng đòi hỏi cao

Công nghệ vượt trội

Đơn giản

Có thể thay đổi

FLEX là gì?

Lựa chọn FLEX	Công nghệ vượt trội	Đơn giản
F L E X Lựa chọn Fundamental Đáp ứng nhu cầu đo lường cơ bản	Công nghệ vượt trội	Đơn giản
F L E X Lựa chọn Lean Xử lý dễ dàng các quy trình cốt lõi	Công nghệ vượt trội	Đơn giản
F L E X Lựa chọn Extended Tối ưu hóa quy trình bằng công nghệ tiên tiến	Công nghệ vượt trội	Đơn giản
F L E X Lựa chọn Xpert Làm chủ các ứng dụng khó khăn nhất	Công nghệ vượt trội	Đơn giản Có thể thay đổi

Tìm hiểu thêm về các lựa chọn FLEX

Định cỡ

So sánh

Tổng quan về thông số kỹ thuật
Measuring cell

+100 mbar....+40 bar
(+1.5 psi....600 psi)

Loading alternative products

Chọn nhanh

Chọn theo đề xuất của chúng tôi

Giá bán

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
Bạn muốn có nhiều lựa chọn hơn? Vui lòng sử dụng công cụ lựa chọn mã thiết bị để tiếp tục.
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

Bạn muốn có nhiều lựa chọn hơn? Vui lòng sử dụng công cụ lựa chọn mã thiết bị để tiếp tục.
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

PTC31B

Hiện chi tiết Ẩn chi tiết

Hiện chi tiết

Quay lại Mục chọn nhanh

<%feature%>

<%coding%>

<%label%>

Thêm vào giỏ hàng

Các add-on tùy chọn

Vui lòng sử dụng công cụ lựa chọn mã thiết bị để tiếp tục.

hoặc

Công cụ lựa chọn mã thiết bị

Tiếp tục lựa chọn từ tất cả tùy chọn có thể

Cấu hình

Các thành phần bổ sung

RN221N
Active barrier with optional HART® diagnosis

Active barrier with power supply for safe separation of 4...20 mA current circuits
Thông tin bổ sung
So sánh
Đang tải giá

Giá tạm thời không có sẵn

Giá sau khi đăng nhập

from CHF 803.-
F

L

E

X
RMA42
Process transmitter with control unit

Universal transmitter, loop power supply, barrier and limit switch in one device!
Thông tin bổ sung
So sánh
Đang tải giá

Giá tạm thời không có sẵn

Giá sau khi đăng nhập

from CHF 803.-
F

L

E

X
RIA15
Loop-powered indicator for 4 to 20 mA or HART signals

For the indication of the 4 to 20 mA signal or the HART® values in the field or in the panel!
Thông tin bổ sung
So sánh
Đang tải giá

Giá tạm thời không có sẵn

Giá sau khi đăng nhập

from CHF 803.-

Lợi ích
Integrated switching electronics for decentral and economic process monitoring and control
Easy function check and information on site thanks to LEDs and digital display
Dry capacitance ceramic sensor (Ceraphire) and minimum span of up to 0 to 20mbar...

Hiển thị thêm
Integrated switching electronics for decentral and economic process monitoring and control
Easy function check and information on site thanks to LEDs and digital display
Dry capacitance ceramic sensor (Ceraphire) and minimum span of up to 0 to 20mbar provide reliable insight to the process
High process availability for vacuum applications and applications with abrasive media
IO-Link reduces costs and complexity due to easy configuration and flexible integration in all fieldbus systems.

Hiển thị bớt

Phạm vi ứng dụng
Pressure switch with ceramic sensor diaphragm for monitoring absolute and gauge pressures in gases, vapors, liquids and dusts.

Process connections: Threads

Process temperature: -25 to +100°C (-13 to +212°F)

Pressure: -1/0 up to +40bar (-15/0 up to +...

Hiển thị thêm
Pressure switch with ceramic sensor diaphragm for monitoring absolute and gauge pressures in gases, vapors, liquids and dusts.

Process connections: Threads

Process temperature: -25 to +100°C (-13 to +212°F)

Pressure: -1/0 up to +40bar (-15/0 up to +600psi)

Accuracy: ±0.3%

Hiển thị bớt

Tín năng và thông số kỹ thuật

Quay lại

Details

Measuring principle

Pressure switch
Characteristic

Intelligent pressure switch with capacitive sensor, long term stable and abrasion resistant
Supply voltage

10...30 VDC
Reference Accuracy

0.5 %,

Platinum: 0.3 %
Long term stability

0.2 % of URL/year
Process temperature

-25 °C....+100 °C

(-13 °F....+212 °F)
Ambient temperature

-20 °C...+70 °C

(-4 °C...+158 °F)
Measuring cell

+100 mbar....+40 bar

(+1.5 psi....600 psi)
Max. overpressure limit

60 bar (900 psi)
Process connection

Threads:

G1/4, G1/2,

MNPT1/4, MNPT1/2,

DIN13,

JIS R1/2
Communication

1x PNP switch

2x PNP switch

1x PNP switch +

4...20mA analogue
Design approvals

EN 10204-3.1 Final inspection
report

Cleaned from oil and grease

Cleaned for oxygen applications

Set min alarm
Specialities

Digital display

Hiển thị thêm
Hiển thị bớt

Tài liệu / Tài liệu hướng dẫn / Phần mềm

Hình thức tải về

Lọc

Weld-in adapter, process adapter and flanges
Level and pressure measurement

Technical Information (TI)
Ceraphant PTC31B, PTP31B Technical Information
Pressure switch for safe measurement and monitoring of absolute and
gauge pressure

Technical Information (TI)
Ceraphant PTC31B, PTP31B, PTP33B IO-Link
Process pressure measurement

Operating Instruction (BA)
Ceraphant PTC31B, PTP31B, PTP33B Operating Instructions
Pressure switch for safe measurement and monitoring of absolute and
gauge pressure

Operating Instruction (BA)
Ceraphant PTC31B, PTP31B, PTP33B IO-Link
Process pressure measurement

Short Instruction (KA)

09/20

Tiếng Anh
Ceraphant PTC31B, PTP31B, PTP33B Brief Operating Instructions
Pressure switch for safe measurement and monitoring of absolute and
gauge pressure

Short Instruction (KA)

05/18

Tiếng Anh
Mechanical accessories for pressure measuring devices
Pressure measurement

Special Documentation (SD)
M12 socket
Accessories for Liquipoint, Liquitrend, Liquiphant, Ceraphant, Cerabar,
Deltabar, Gammapilot

Special Documentation (SD)
Valve plug
Valve plug

Special Documentation (SD)
Komplettpaket Druckmesstechnik
Ein Ansprechpartner - spart Zeit und reduziert Kosten

Competence Brochure (CP)

05/15

Tiếng Đức
Druckmesstechnik: Auswahlhilfe zur Druck-, Differenzdruck-, Füllstands- und Durchflussmessung
Druckmesstechnik: Auswahlhilfe zur Druck-, Differenzdruck-, Füllstands- und Durchflussmessung

Competence Brochure (CP)

03/21

Tiếng Đức
Pressure instrumentation: Selection guide for pressure, differential pressure, level and flow measurement
Pressure instrumentation: Selection guide for pressure, differential pressure, level and flow measurement

Competence Brochure (CP)

03/21

Tiếng Anh
Ceraphant T PTC31B
Druckschalter mit abrasionsfestem Keramiksensor zur Überwachung von
Absolut- und
Relativdruck in Gasen, Dämpfen, Flüssigkeiten und Stäuben

Tender Text

02/21

Tiếng Đức
IODD Single, IODD_IOL_PR_Ceraphant_0x92FE_0x01_0x01, 22.01.2019 (Pressure, Ceraphant, 0x92FE)
IO-Link,

IO-Link Version: Any

IO Device Description (IODD)

1.00.00

Language neutral
Ceraphant
Product Code: PTC31B-
Declaration Number: HE_00565_01.17
Manufacturer Specification: RoHS

Manufacturer Declaration

Tiếng Trung Quốc
Ceraphant
Product Code: PTC31B-, PTP31B-, PTP33B-
Declaration Number: HE_00714_01.17
Manufacturer Specification: RoHS

Manufacturer Declaration

Tiếng Đức , Tiếng Anh
Cerabar, Ceraphant
Product Code: PMC11-, PMC21-, PMP11-, PMP21-, PMP23-, PTC31B-, PTP31B-, PTP33B-
Declaration Number: HE_00360_01.16
Manufacturer Specification: RoHS

Manufacturer Declaration

Tiếng Đức , Tiếng Anh
Ceraphant
Product Code: PTC31B-
Declaration Number: FDA_00244_01.20

FDA Declaration

Tiếng Đức , Tiếng Anh , French
Ceraphant
Product Code: PTC31B-, PTP31B-, PTP33B-
Declaration Number: EC_00452_04.16

EU Declaration

Tiếng Đức , Tiếng Anh , French
Waterpilot, Deltapilot S, Deltapilot M, Deltabar S, Deltabar M, Deltabar, Ceraphant, Cerabar S, Cerabar M, Cerabar
Product Code: PTP33B-, PTP31B-, PTC31B-, PMP75-, PMP71B-, PMP71-, PMP55-, PMP51B-, PMP51-, PMP23-, PMP21-, PMP11-, PMD78B-, PMD75B-, PMD75-, PMD55B-, PMD55-, PMC71B-, PMC71-, PMC51B-, PMC51-, PMC21-, PMC11-, FMX21-, FMD78-, FMD77-, FMD72-, FMD71-, FMB70-, FMB53-, FMB52-, FMB51-, FMB50-
Region/Country: Russia (TR CU)
Approval Agency: EAC
Approval Number: EAEC N RU D-DE.DE02.B.11894/20

Miscellaneous

Tiếng Nga
Cerabar, Ceraphant
Product Code: PMC11-, PMC21-, PMP11-, PMP21-, PMP23-, PTC31B-, PTP31B-, PTP33B-
Region/Country: Canada (CRN)
Approval Agency: CRN

Pressure Equipment

Tiếng Anh
Waterpilot, SYSTEM, Gammapilot M, Gammapilot, Deltapilot S, Deltapilot M, Deltabar S, Deltabar M, Deltabar, Ceraphant T, Ceraphant, Cerabar T, Cerabar S, Cerabar M, Cerabar
Product Code: PMC71B-, PMD55-, PMD75-, PMD75B-, PMD78B-, PMP11-, PMP21-, PMP23-, PMP51-, PMP51B-, PMP55-, PMP71-, PMP71B-, PMP75-, PTC31B-, PTP31B-, PTP33B-, FMB50-, FMB53-, FMB70-, FMD71-, FMD72-, FMD77-, FMD78-, FMG60-, FMX21-, FTG20-, NMS80-, NMS83-, PMC11-, PMC21-, PMC51-, PMC51B-, PMC71-
Approval Agency: TÜV

Pressure Equipment

Tiếng Đức , Tiếng Anh
Cerabar, Ceraphant, Ceraphant T
Product Code: PMC11-, PMP11-, PTC31-, PTC31B-, PTP31-, PTP31B-
Region/Country: Malaysia
Approval Agency: SPAN
Approval Number: SPAN/BPI/2699-2019

Metrology
Ceraphant
Product Code: PTC31B-, PTP31B-, PTP33B-
Region/Country: Russia
Approval Agency: Rosstandart
Approval Number: DE.C.30.004.A NO 67872/1

Metrology

Tiếng Nga
Ceraphant
Product Code: PTC31B-, PTP31B-, PTP33B-
Region/Country: Kazakhstan
Approval Agency: KazInMetr
Approval Number: 860

Metrology

Tiếng Nga
Ceraphant
Product Code: PTC31B-, PTP31B-, PTP33B-
Region/Country: Canada, USA
Approval Agency: CSA

Ordinary Location Product Safety

Tiếng Anh

Hiển thị thêm
Hiển thị bớt

Phụ kiện / Phụ tùng thay thế

Tìm kiếm

Lọc

Order code

Specification

- Order code 71336104

  Valve Plug ISO4400 M16, PTP/PTC3xB

  4-pole. Consists of: plug connector, srew, seal. Usage: PTC31B, PTP31B/PTP33B.

  Hiện chi tiết Ẩn chi tiết
- Order code 71336105

  Valve plug ISO4400 NPTF1/2, PTP/PTC3xB

  4-pole. Consists of: plug connector, srew, seal. Usage: PTC31B, PTP31B/PTP33B.

  Hiện chi tiết Ẩn chi tiết
- Order code 71114212

  M12-female plug connec.,90deg,cable side

  Self confectionery connection. Usage: M12 plug socket, cable side.

  Hiện chi tiết Ẩn chi tiết
- Order code 52006263

  M12-female plug connector, cable side

  M12 plug socket, cable side Self confectionery connection. Usage: FMB50/FMB51/FMB52/FMB53, FMB70, FTL31/FTL33, FTW23, FTW33,PMP11, PMP21, PMP51, PTC31B, PTP31B, QMW43.

  Hiện chi tiết Ẩn chi tiết
- Order code 52010285

  M12-female plug connec., 90deg, 5m cable

  M12 plug socket, cable side. 5m cable PVC, Cu Sn/Ni lock. Usage: FMB50/FMB51/FMB52/FMB53, FTL31/FTL33, FTL51B, FTL62/FTL64, FTW23, FTW33, PMC11, PMC21, PMC51, PMP11, PMP21/PMP23, PMP51/PMP55, PTC31B, PTP31B/PTP33B, QMW43.

  Hiện chi tiết Ẩn chi tiết
- Order code 71114212

  M12-female plug connec.,90deg,cable side

  Self confectionery connection. Usage: M12 plug socket, cable side.

  Hiện chi tiết Ẩn chi tiết
- Order code

  Unit is not repairable.

  Hiện chi tiết Ẩn chi tiết

Hiển thị thêm
Hiển thị bớt

Sản phẩm cũ
- Ceraphant T PTC31

Tin tức
Ứng dụng Vận hành Endress+Hauser

Ứng dụng Vận hành Endress+Hauser cho phép Khách Hàng truy cập nhanh chóng các thông tin về sản phẩm cập nhật và chi tiết thiết bị như mã đặt hàng, tính khả dụng, phụ tùng thay thế và thông tin chung.
Đọc toàn bộ câu chuyện

Absolute and gauge pressureCeraphant PTC31B

Cost-effective pressure switch with oil-free ceramic sensor for measurement in gases or liquids

Tổng quan về thông số kỹ thuật

Measuring cell

Chọn nhanh

Công cụ lựa chọn mã thiết bị

Các thành phần bổ sung

RN221NActive barrier with optional HART® diagnosis

RMA42Process transmitter with control unit

RIA15 Loop-powered indicator for 4 to 20 mA or HART signals

Lợi ích

Phạm vi ứng dụng

Tín năng và thông số kỹ thuật

Details

Measuring principle

Characteristic

Supply voltage

Reference Accuracy

Long term stability

Process temperature

Ambient temperature

Measuring cell

Max. overpressure limit

Process connection

Communication

Design approvals

Specialities

Tài liệu / Tài liệu hướng dẫn / Phần mềm

Phụ kiện / Phụ tùng thay thế

Sản phẩm cũ

Ứng dụng Vận hành Endress+Hauser

Absolute and gauge pressure
Ceraphant PTC31B

RN221N
Active barrier with optional HART® diagnosis

RMA42
Process transmitter with control unit

RIA15
Loop-powered indicator for 4 to 20 mA or HART signals
