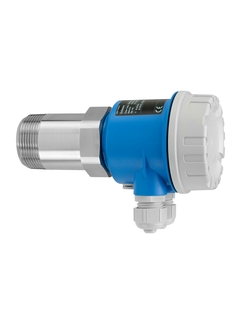

微波料位栅
Soliwave FQR56

用于颗粒固体非接触式限位检测的微波料位栅

FQR56

比较

产品规格参数

过程温度

非接触式安装：任意
在安装范围内：
-40 °C...+70 °C (-40 °F...+158 °F)
带HT接头：
最高+450 °C (+842 °F)
过程压力（绝压）/最大过压限定值

非接触式安装：任意
在安装范围内：
0.5 bar ... 6.8 bar (7.2 psi ... 99 psi)，绝压
带HD接头：
最大+21 bar (+305 psi)，绝压
最小介质密度

固体重量：> 10 g/l

查看完整规格参数

应用领域

Soliwave FQR56微波料位栅适用于非接触式限位检测，可安装在容器、导管、传动轴或自由落体轴中，也可安装在非金属容器外部进行测量，控制并计算各种类型的颗粒固体。可与Soliwave FDR56接收器配套使用。

Soliwave微波限位开关适用于非接触式限位检测，可安装容器、导管、传动轴或自由落体轴中，也可安装在非金属容器外部进行测量，控制并计数各种类型的颗粒固体或袋状或盒状包装体等。典型测量的颗粒固体包括：木屑、木粉与面粉，石膏、水泥与石灰，纸张及硬纸片，碎石与沙粒，常见的干粉。

优势

齐平式非接触式安装，可显示信号强度，测量高度可靠
机械部分结构坚固：无磨损；接液部分选用陶瓷传感器隔膜（可选）；使用寿命长；免维护。实现产品生命周期内的成本节约
电子外壳可360°旋转，可在安装后将设备调至最佳位置
直接连接电源（发射器与接收器可分开或配套使用）
与FQR50/FDR50微波料位栅兼容，现有工艺连接适用，法兰、安装支架和视镜等附件适用

Extended选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息
